購買前如何選擇示波器

您知道您想要一臺新的示波器，并且您終于可以購買需要持續十年的示波器了。您如何選擇最適合您需求的產品-也在預算之內？購買前，請考慮以下幾點：

帶寬

選擇具有足夠帶寬的示波器，以準確捕獲信號的最高頻率內容

您需要多少帶寬？對于純模擬信號測量，應該選擇帶寬規格至少比可能需要測量的最高正弦波頻率高三倍的示波器。通常，對于數字應用，是德科技建議您選擇至少是系統最高時鐘速率五倍的帶寬。（此示波器帶寬相對于時鐘速率建議不考慮具有相對較快邊沿速度的較低時鐘速率信號。）您可以在首次購買后在Keysight Technologies的InfiniiVision和Infiniium系列示波器中升級帶寬。為了獲得額外的購買靈活性，您可以在首次購買后升級Keysight Technologies的InfiniiVision和Infiniium系列示波器的帶寬。為您的應用評估示波器帶寬。

采樣率

選擇具有最大指定采樣率的示波器，該采樣率足夠快以提供其指定的實時帶寬

示波器的實時帶寬與其最大指定采樣率密切相關。（在這里，“實時”表示示波器可以在單次采集中捕獲和顯示與其指定帶寬相當?shù)男盘?hào)。）是
德科技建議示波器的最大指定采樣率至少應比示波器的采樣率高四到五倍。指定的實時帶寬。所有數字存儲示波器的核心組件是高速模數轉換器（ADC）系統。是德科技大力投資ADC技術，并在示波器行業中擁有最高的采樣率和最高保真度的單片ADC。要了解有關示波器實時采樣的更多信息，請參閱是德科技應用指南“評估示波器采樣率與采樣保真度”。

通道數

選擇具有足夠采集通道的示波器，以跨多個波形執行關鍵的時間相關測量

您需要的示波器通道數取決于您需要觀察并相互比較的信號數量。如果您需要八個以上的模擬采集通道，您的選擇將受到限制。（是德科技確實提供了諸如N8834A MultiScope應用程序之類的解決方案，這使您可以將多個示波器連接在一起。）隨著混合信號設計變得越來越復雜，您可能需要更多的采集和顯示通道。混合信號示波器（MSO）將示波器功能與邏輯分析儀和串行總線協議分析儀的某些功能結合在一起。使用Keysight MSO，您可以通過時間相關的波形顯示同時捕獲多個示波器和邏輯信號。是德科技示波器將兩個，四個或八個專用模擬通道與八個或16個專用MSO通道結合在一起，具體取決于您選擇的是哪個示波器系列，因此您不必為放棄模擬通道而替代分析儀。如果您想了解有關使用MSO進行測量的更多信息，請參閱《評估示波器以調試混合信號設計》應用筆記。

顯示品質

選擇一個可以顯示細微波形細節和信號異常的示波器

選擇一個提供多級跡線強度等級的示波器，這樣您就可以看到細微的波形細節和信號異常。顯示器上的波形亮度（強度）告訴您信號在顯示器上特定位置出現的頻率。也就是說，您可以在顯示屏上找到有關波形強度的信息。示波器不是二維工具；示波器不是二維工具。它們可以幫助我們檢測出細微的信號差異，從而可以在已經制造出十個原型的早期或之后發現問題。

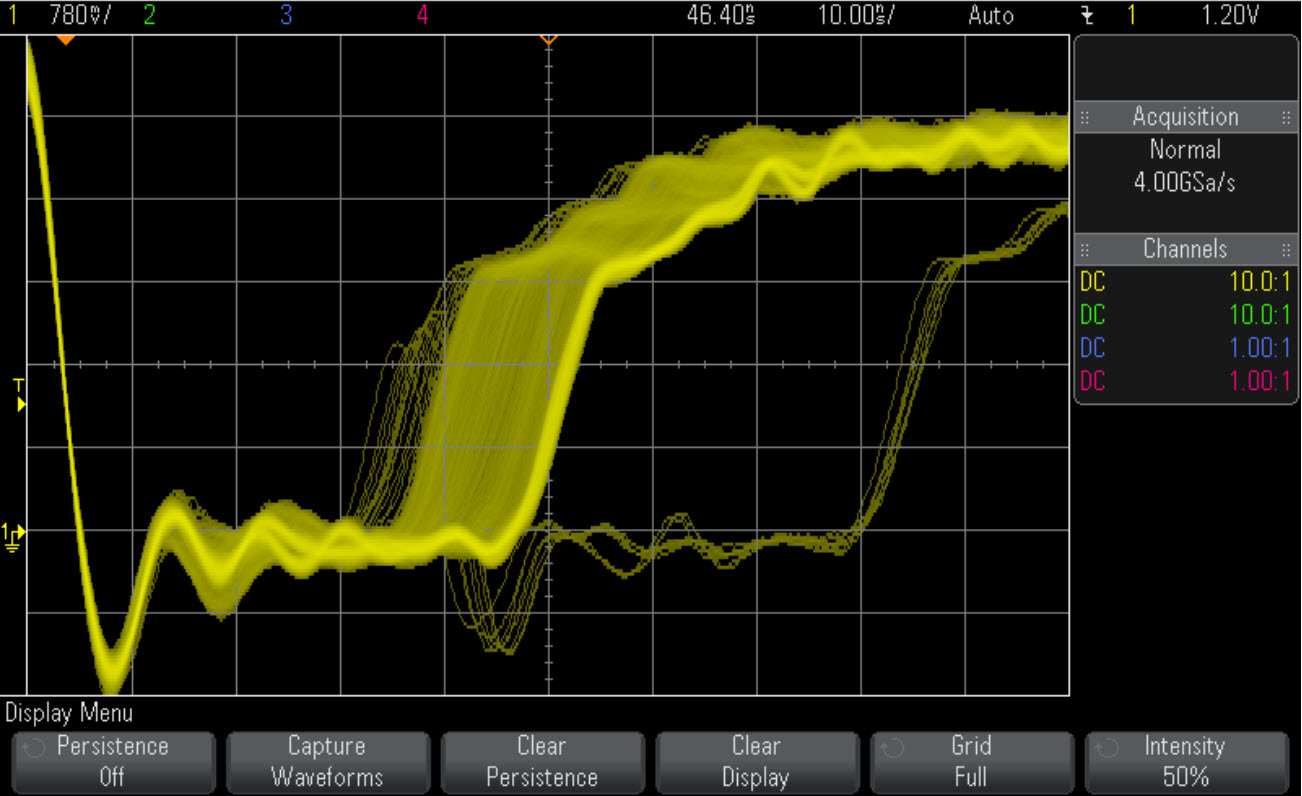

圖1. Keysight InfiniiVision X系列示波器，其設置為監視數字信號的抖動。借助示波器的快速波形更新速率（高達100萬個波形/秒）以及64個級別的跡線強度等級，多級別的跡線強度等級可顯示出抖動分布。

記憶深度

選擇具有足夠采集內存的示波器，以高分辨率捕獲最復雜的信號

選擇具有足夠采集內存的示波器，以高分辨率捕獲最復雜的信號。最大可用采集存儲器深度與示波器的最大采樣率密切相關。將時基設置在快速時間范圍內時，示波器將以最快的速率進行采樣。但是您可能必須將時基設置為較慢的范圍，才能在示波器顯示屏上捕獲更長的時間。在這種情況下，示波器將根據必須使用的采集存儲器數量自動降低采樣率。盡管您可能會憑直覺認為更深度總是更好，但使用深度內存通常意味著需要進行權衡。首先，具有深存儲器的示波器通常價格較高。其次，使用深存儲器獲取長波形需要額外的波形處理時間。這通常意味著降低波形更新速率，有時會明顯降低。借助是德科技獨有的MegaZoom技術，您不必成為示波器專家。當需要維持快速采樣率時，MegaZoom會自動選擇更深的內存。MegaZoom深度內存不是一種特殊的模式：它使用與常規示波器測量相同的熟悉控件進行操作。

分段內存

選擇一個可以通過擴展內存功能幫助您深入研究細節的范圍


某些示波器具有一種特殊的操作模式，稱為“分段存儲器獲取”。分段存儲器可以從本質上延長示波器的總采集時間。示波器通過將可用的采集存儲器劃分為較小的存儲器段來實現此目的，如圖8所示。然后，示波器以高采樣率選擇性地僅數字化被測波形的重要部分，并對每個段進行時間標記，以便您了解每次觸發事件之間的精確時間。此過程使您的示波器能夠以非?？斓闹匦略O(shè)置時間捕獲許多連續的單次波形，而不會丟失重要的信號信息。當捕獲信號突發時，這種操作模式特別有用。突發類型信號的示例包括脈沖雷達，激光突發和分組串行總線信號。示波器分段存儲器在串行總線中的應用。即使這樣，Keysight示波器也可以在采集存儲器中進行升級，甚至可以在首次購買后數年內進行更多升級，這意味著您可以立即購買所需的產品并在以后添加其他功能，而通常無需交付示波器即可使用。

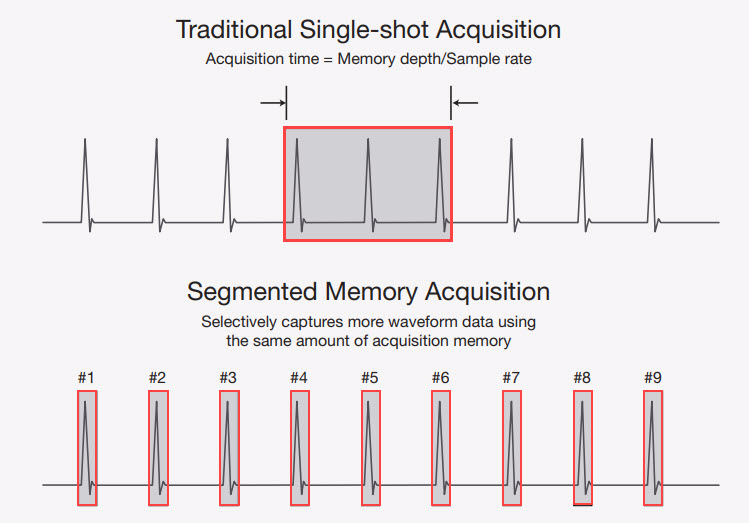

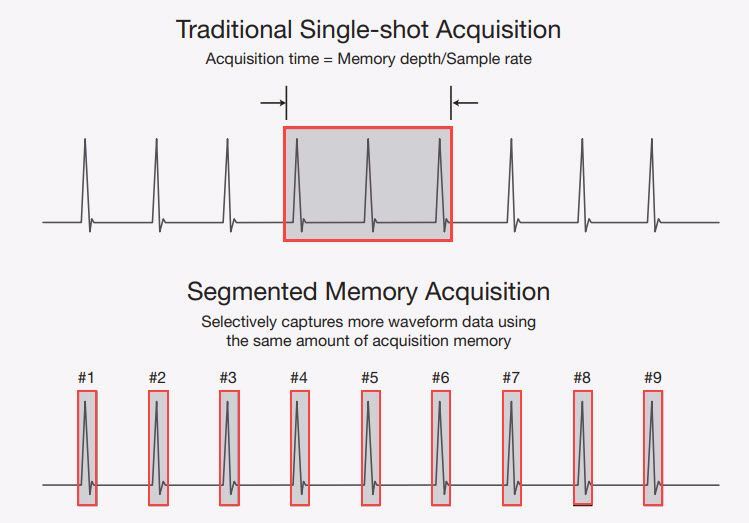

圖2.分段內存的工作原理圖
